計算結果図ウィンドウ アイコン 応力図設定

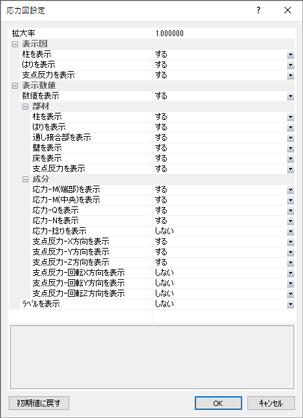

ツールバーの ［アイコン 応力図設定］をクリックすると、応力図設定ダイアログが表示されます。
応力図で表示する数値や拡大率などを設定します。

アイコン ダイアログ

ダイアログ
項　目 説　明 初期値
拡大率 応力線の拡大率を設定します。 1.0
表示図
柱を表示		 応力線または支点反力の矢印を表示するかを設定します。
表示する場合に「する」を選択します。		 する
はりを表示 する
支点反力を表示 する
表示数値
数値を表示		 応力値または支点反力値を表示する部材や成分を設定します。
表示する場合に「する」を選択します。		 する
部材
柱を表示		 応力値または支点反力値を表示する部材を設定します。
［数値を表示］が「する」の場合に有効です。
表示する場合に「する」を選択します。		 する
はりを表示 する
壁を表示 する
床を表示 する
支点反力を表示 する
成分
応力 - M（端部）を表示		 応力値を表示する成分を設定します。
［数値を表示］が「する」の場合に有効です。
表示する場合に「する」を選択します。		 する
応力 - M（中央）を表示 する
応力 - Qを表示 する
応力 - Nを表示 する
応力 - 捻りを表示 しない
支点反力 - X方向を表示 支点反力値を表示する部材を設定します。
［数値を表示］､［表示数値-部材］の［支点反力を表示］が「する」の場合に有効です。
表示する場合に「する」を選択します。		 する
支点反力 - Y方向を表示 する
支点反力 - Z方向を表示 する
支点反力 - 回転X方向を表示 しない
支点反力 - 回転Y方向を表示 しない
支点反力 - 回転Z方向を表示 しない
ラベルを表示 ［数値を表示］が「する」の場合に有効です。
ラベルを表示する場合に「する」を選択します。		 しない
